Comment calibrer un capteur de pH ou de température OmniLogic
Les capteurs de pH, d’air et de température de l’eau au sens chimique peuvent être étalonnés. Le pH peut être calibré à partir de l’application téléphonique, le capteur de température doit être calibré au niveau du contrôleur pendant le déplacement de service.
Une fois que vous avez déterminé à quel point la LECTURE CHEM SENSE est désactivée en ayant testé indépendamment le niveau de pH, vous êtes prêt à calibrerr le capteur de pH.

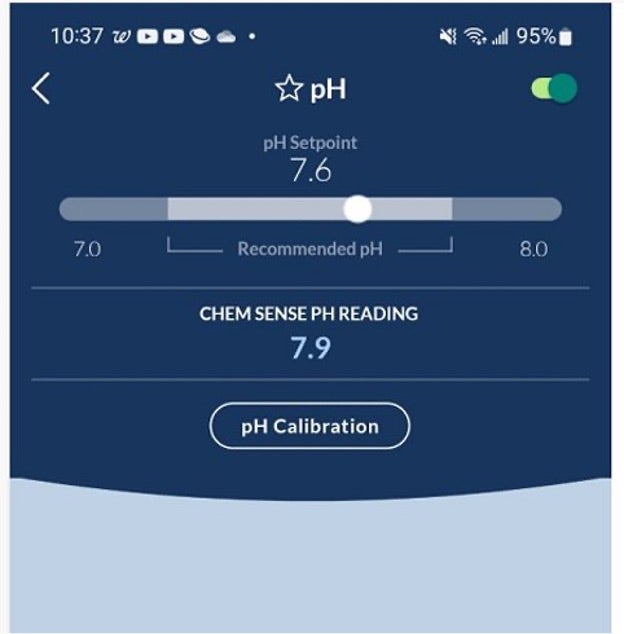

Le capteur de pH peut être calibré à partir de l’application téléphonique en sélectionnant le bouton Calibrage du pH.

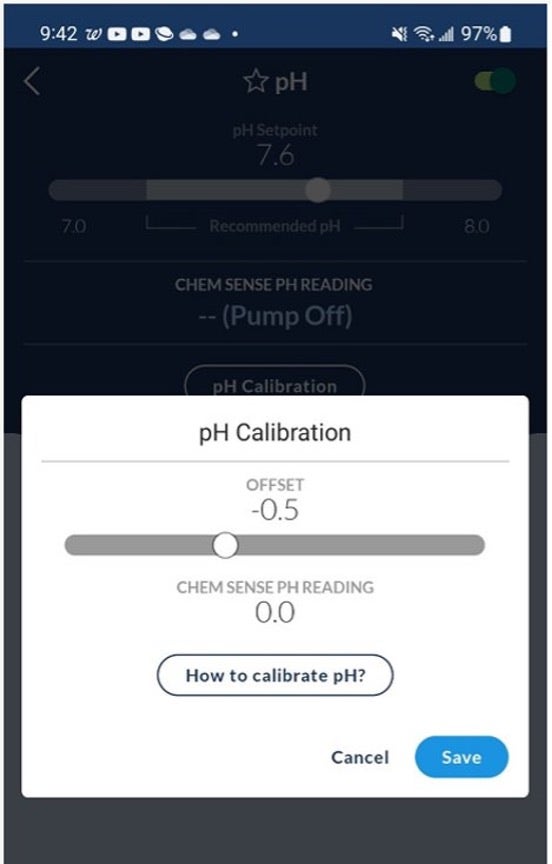

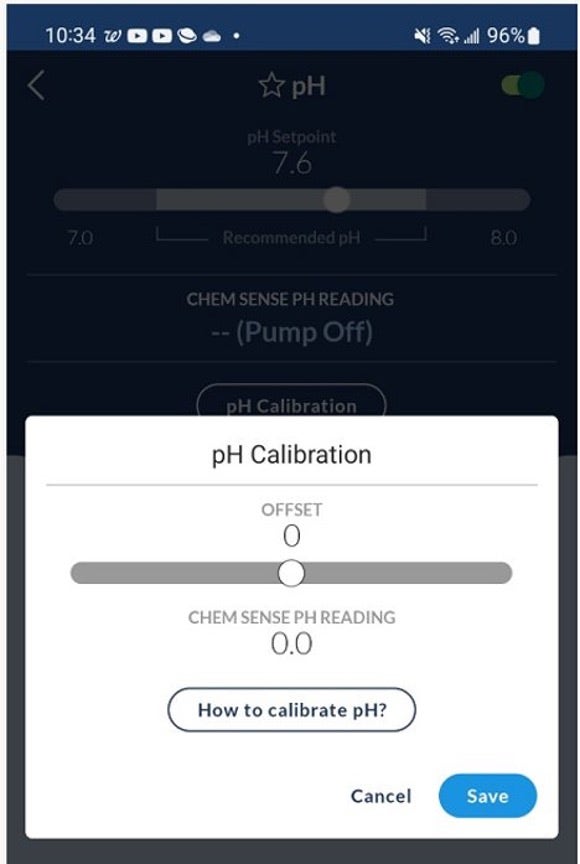

Calibrage du pH
Le calibrage du pH peut être ajusté à partir de :
-2,0 à 2,0.
Le curseur Marche/Arrêt est utilisé pour sélectionner le calibrage du pH à appliquer,
Le bouton Enregistrer active le réglage du calibrage du pH sélectionné à l’aide du curseur.
Si la lecture du pH nécessite plus d’ajustement que ce qui peut être calibré pour correspondre à l’essai indépendant du pH de l’eau, le système pourrait devoir être inspecté et entretenu par un réparateur Hayward autorisé.

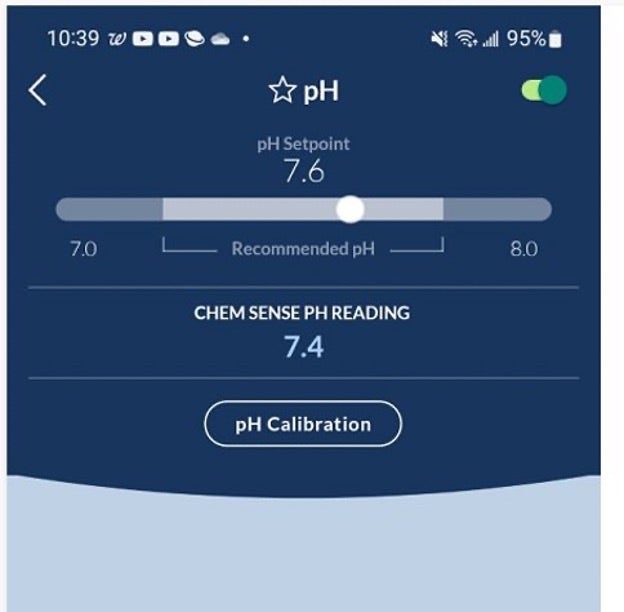

Avec le pH calibré par -0,5 un capteur qui a lu un pH de 7,9 maintenant s’affiche comme 7,4.
Calibrage de la température

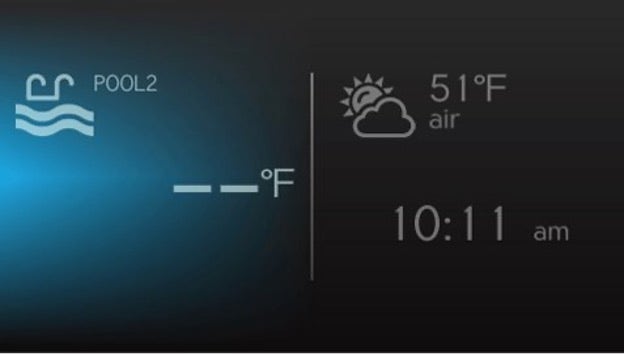

Le capteur de température de l’air de Omni signale 51 °F lorsque la température réelle est de 54 °F à 3°.
1.

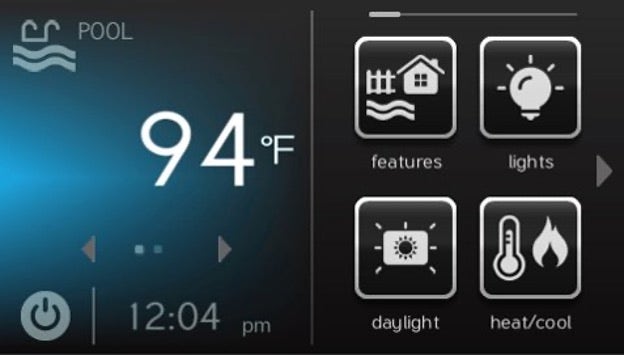

Le calibrage du capteur de température exige que le système soit en mode de service. Pour entrer en mode de Service, sélectionnez d’abord le bouton d’alimentation.
2.

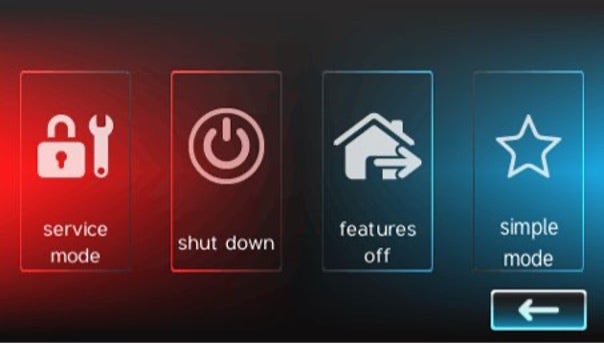

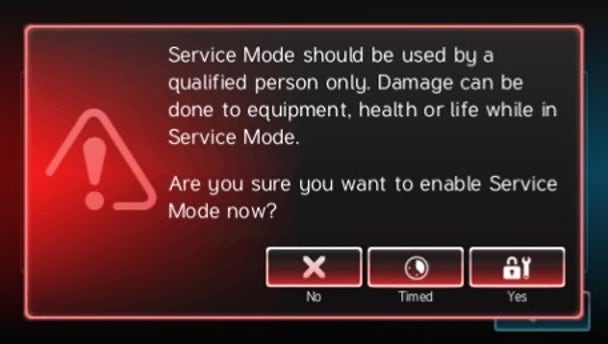

Sélectionnez ensuite le nœud de service, puis cliquez sur le bouton Oui.
Panneau principal

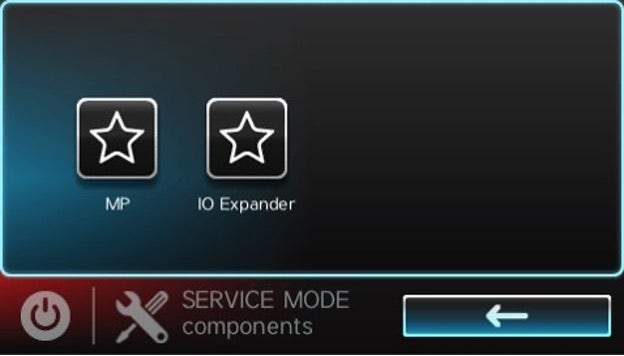

Sélectionnez l’emplacement des capteurs. Dans cet exemple, le capteur est situé sur le panneau principal, MP .

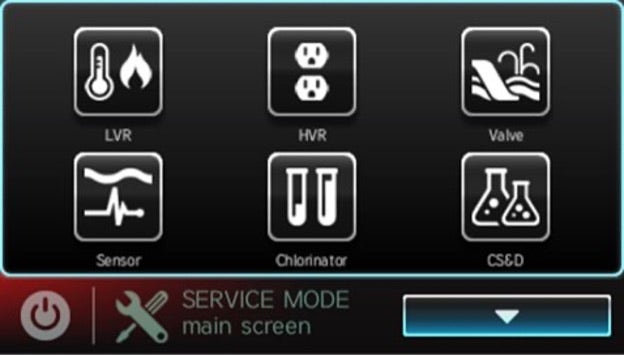

Bouton du capteur
Le bouton Capteur pour accéder aux capteurs disponibles pour la configuration.

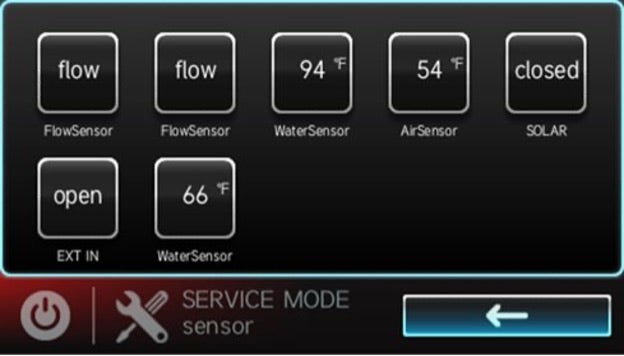

Capteur d'air
Le capteur d'air est étiqueté et affiche la lecture actuelle du capteur de température. Sélectionner le bouton du capteur ouvrira l’écran de calibrage du capteur d’air.

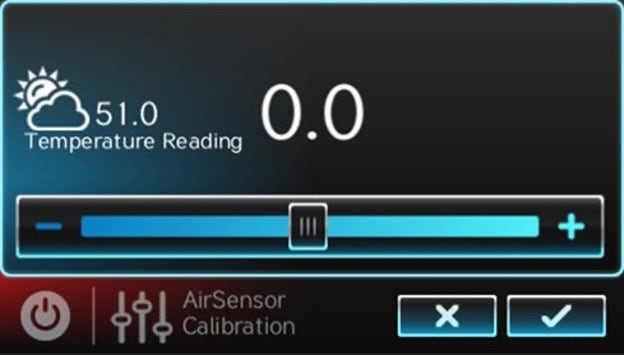

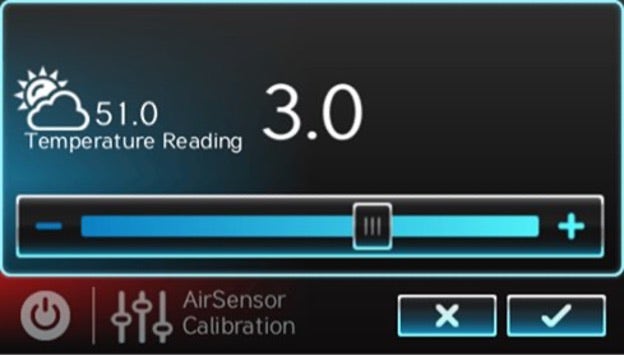

Calibrage du capteur de température
Un capteur de température peut être calibré de -10° à 10° à l’aide du curseur pour sélectionner le réglage nécessaire pour corriger le calibrage de la température affichée.
Dans cet exemple, la température de l’air affichée est connue pour être 3 plus froide que la température réelle.
Pour calibrer le chauffe-eau 3° du capteur de température, sélectionnez à l’3aide du curseur, puis sélectionnez le bouton crochet pour valider le réglage calibré à la température affichée.
Le calibrage de la température du capteur d’air est maintenant visible à l’écran du capteur.
Sélectionnez la flèche de retour pour naviguer jusqu’à l’option de quitter le mode de Service.

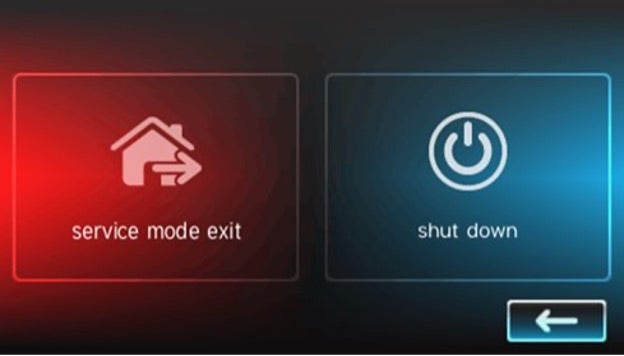

Sélectionnez le bouton « sortie du mode de service » pour quitter le mode de service

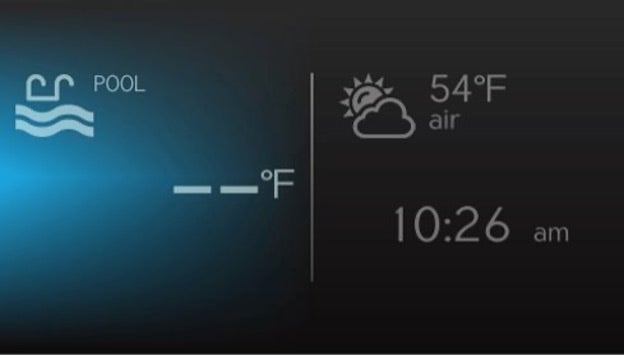

Observez la température de l’air corrigée à partir de l’écran de veille au niveau du contrôleur.
